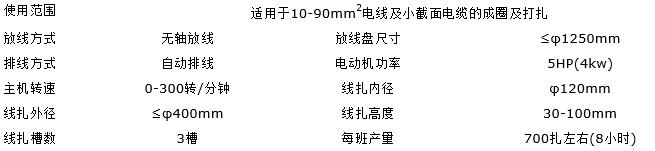

高速成圈打扎機主要技術參數

高速自動排線成圈打扎機是適用于10-90mm2電線及小截面電纜的成圈及打扎。該產品生產效率高、排線質量處于同類產品先進水平，與傳統機型相比其主要優點如下：
1、生產效率高、人力成本是傳統機型的20%；
● 采用自動排線，收線速度是傳統機型的2-3倍。
● 采用快速打扎裝置，成圈后電線在機臺上捆扎后可輕松快速取下，減少勞動強度并節約勞動時間。
● 電線成圈、打扎、塑膠薄膜包裝三個工序一人便可完成，減少勞動力成本。
2、排線質量更好，自動排線質量穩定；
● 采用自動排線，排線靠線材本省漲力，可保證排線節距不受線徑大小的影像，使線材排線整齊，排線質量更好；
● 采用自動排線不受人為因素影響，排線質量穩定。
高速成圈打扎機各組成部分及特點：
高速自動排線成圈打扎機由蓄線漲力放線架、計米裝置、快速成圈打扎裝置三部分組成，并可選配火化機與測徑儀在線檢測火花點與線徑大小。
1、蓄線漲力放線架：
● 采用蓄線式使放線漲力保持穩定。
● 根據不同線材的線徑，漲力大小可以通過彈簧進行調節。
● 杠桿式剎車，搖臂導輪越向下，放線盤阻力越大，當主機到設定成圈長度快速剎車時，搖臂導輪到最低位置，放線盤放線阻力最大，放線盤可在1-2秒內剎車而不會亂線。
● 采用手柄式上下盤，可實現輕松快捷更換線盤，放線盤范圍可從0-1250mm。
2、電子計米裝置：
● 計米輪與壓輪都采用單向軸承，線材只能前行而不能后退，計米準確。
● 采用電子式計米以提高計米精度。
● 計米輪表面鍍鉻，壓輪用膠輪，確保線材不受壓損。
3、快速成圈打扎主機：
● 自動漲力排線裝置，排線速度達500轉/分鐘，由一人操作即可。
● 自動漲力排線裝置，排線靠線材本身漲力，可保證排線節距不受線徑大小的影響，使線材排線整齊，排線質量好。
● 自動漲縮快速打扎盤可在2-3秒內完成漲縮與裝卸，成圈后的線扎在機臺上捆扎并可輕松取下，操作簡單方便。
● 自動漲縮快速打扎盤后擋板位置可調動，通過后擋板位置的調整，實現30-100mm成圈打扎高度。
● 采用變頻控制軟啟動與自動剎車技術，開機時避免加速過快把線材拉細。
● 采用電子計米器，用戶可根據需要設定成圈長度，并且到自動停機。
● 可選配線徑測試儀與火花測試儀。當電線外徑超差或表面破皮時能自動報警并及時停機。
● 自動漲縮快速打扎盤可配置到擠出機的雙軸收線機，方便擠出成圈打扎。
